概述

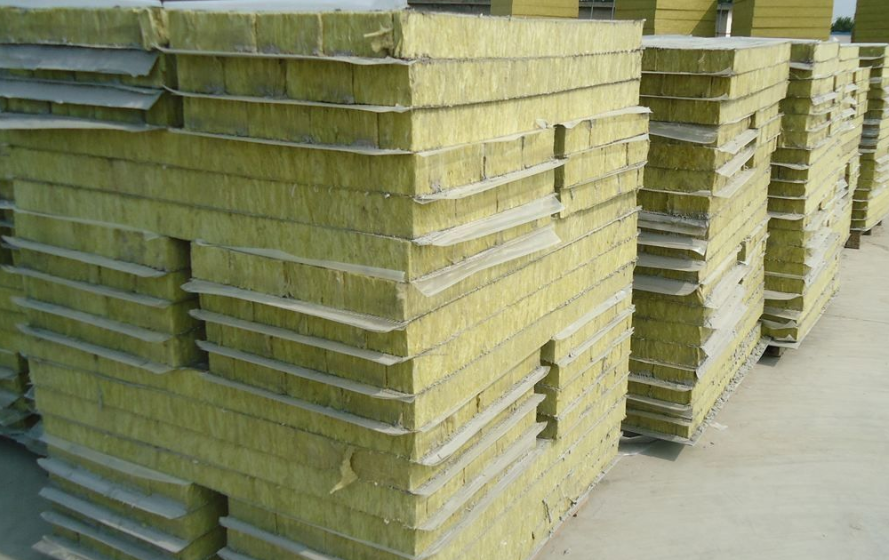

　　巖棉復合板采用插入式連接方式，簡單合理，牢固可靠。具有安裝周期短、剛度好、防火效果好、隔音效果好的特點，具有廣泛應用前景。

　　2  施工工藝流程

　　施工準備 → 測量放線 →板材地面、頂面固定件安裝→一塊板材安裝→ 測量安裝結果→ 第二塊板材安裝緊固 → 每安裝5塊板材復測安裝結果→整面墻安裝完成復驗 →收邊板安裝→密封 → 檢驗 → 驗收 → 填寫驗收報告。

　　3  操作要點

　　3.1 定位放線

　　根據廠房設置的建筑測量定位方格網基準點，采用全站儀，拉線、尺量，定出該地面基準線（隔墻中線）。再統一在基準線左側100mm放出一條板材地面施工基準線。然后用自動安平紅外激光儀根據地面施工基準線放出墻面及格柵底部施工基準線。用全站儀對地面、墻面、格柵施工基準線進行復驗，垂直偏差不超過±2mm。

　　3.2 巖棉復合板的安裝

　　(1）底部定位件固定：根據地面施工基準線進行墻體底部定位件（鍍鋅U型槽）安裝。根據平面尺寸固定鍍鋅定位件 ，定位件安裝要求水平，不平處用平鋼板加以襯墊調整。一旦定位件調整找平后，即用內膨脹螺栓加以固定。再根據格柵施工基準線進行墻板對應的頂部次結構定位（L型鍍鋅角鋼）安裝，固定點間距300mm。

　　(2）對照隨巖棉復合板拼裝圖，復核現場安裝尺寸，長、寬有無沖突，高度上有無空間。

　　(3）每塊巖棉板安裝前撕去板四周2cm寬左右面板保護膜。

　　(4）安裝起始板并調整：起始板的底部（側邊）放入U型槽固定，再用自行剪刀式移動升降車將板材另一頭提升至垂直就位。再用自攻釘將墻板同次結構（L型角鋼）固定。

　　(5）每安裝5塊外墻板必須測量一次安裝垂直及直線度誤差，并進行調整。

　　(6）安裝完成一面隔墻后驗收，并形成驗收記錄。

　　(7）巖棉板隔墻與原主體面交接位置在板材安裝完成后，對于主體面之間縫隙采用巖棉芯材進行填塞，而后采用L型收邊板覆蓋縫隙，一邊固定于巖棉板墻體上，一邊插入巖棉板與主體墻縫隙內與主體墻膠粘。

　　(8）收邊板及內修飾施工：裝飾條和彩鋼型材的安裝，安裝時先用自動安平紅外激光儀放定位點然后用自攻收邊釘加以安裝固定并注意牢固美觀。

　　(9）門洞加固安裝：口采用3mm厚鍍鋅鋼板包邊加固，再安裝門窗，進行洞口包邊裝飾。

　　(10）收尾：撕去保護膜，清潔板材。

　　(11）作好現場施工質量驗收記錄，為工程質量評定提供依據。

　　(12）主要節點及細部處理

　?、儇Q向板材節點

　?、趬Π宓撞抗?jié)點

　?、蹓Π屙敳抗?jié)點

　　④板材對接節點

　?、莅?jié)點

　　4  結語

　　此工法采用小型機械配合施工，比傳統工藝用工減少約40%，使用精密儀器進行嚴格的過程控制使質量一次合格率較傳統工藝上升了10%，減少返工率，節約了工期，從而降低了工程總費用。故其綜合經濟效益顯著。
